Руководство по быстросменным устройствам для мини-экскаваторов — выбор, установка и безопасное использование

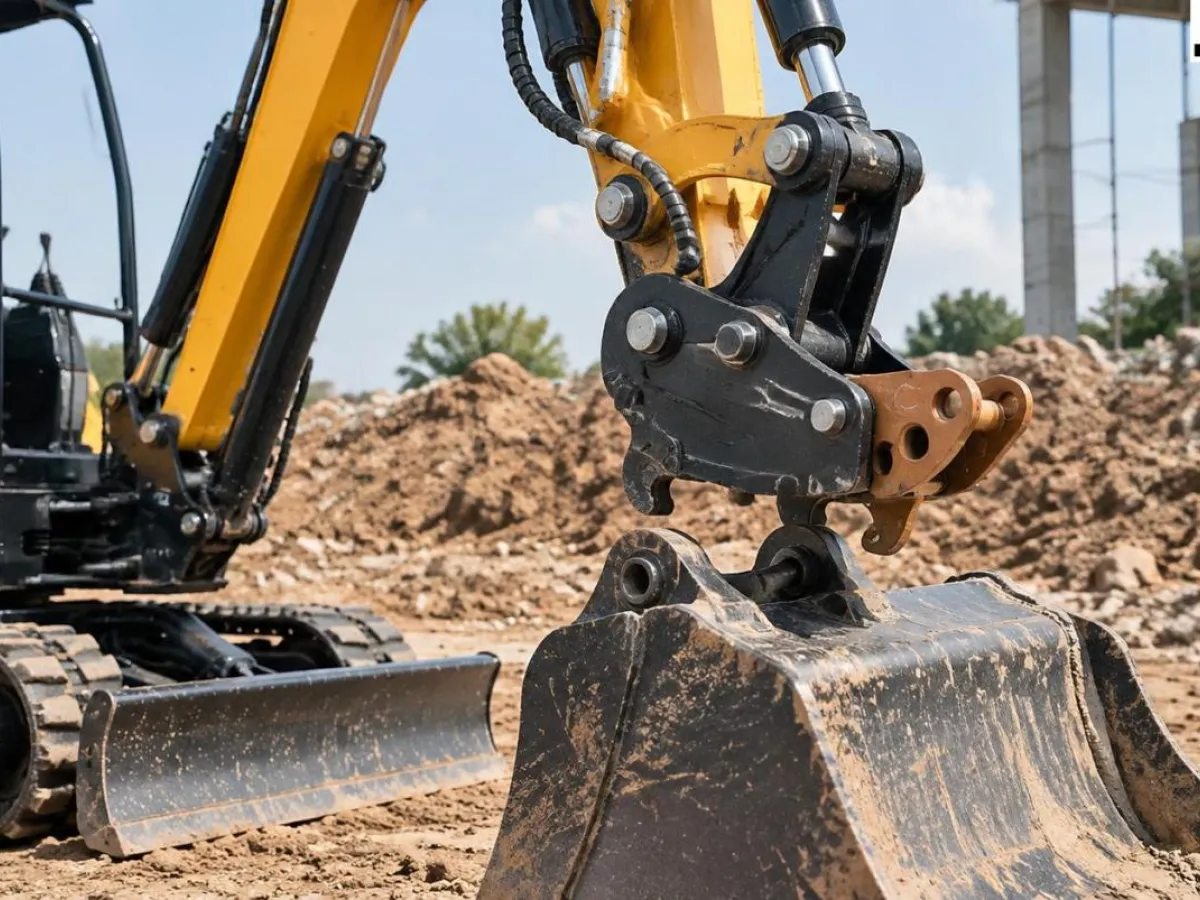

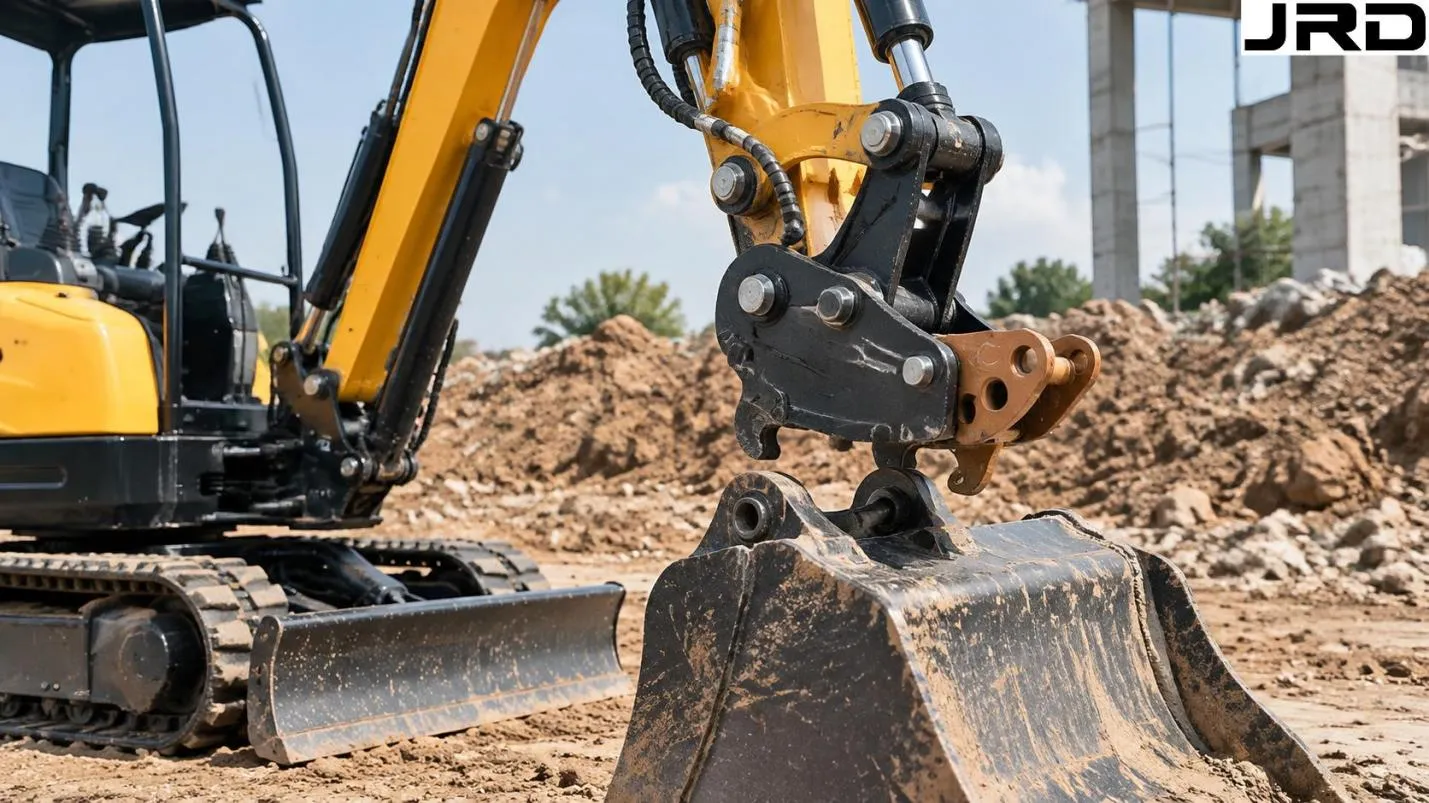

Быстроразъемное соединение (также называемое «быстрым сцеплением» или «быстроразъемным устройством») представляет собой раму, устанавливаемую между стрелой экскаватора и навесным оборудованием, что позволяет оператору менять ковши, захваты и другие инструменты без необходимости вручную извлекать штифты с помощью молотка и пробойника. На машине, используемой для выполнения различных видов работ — копания, планировки, прокладки труб, сноса зданий — быстроразъемное соединение сокращает время смены навесного оборудования с 20–30 минут до менее 5 минут и позволяет оператору оставаться в кабине во время большинства операций по смене навесного оборудования.

Такое повышение производительности сопряжено с рядом требований: сцепное устройство должно соответствовать размерам штифтов машины, навесное оборудование должно быть рассчитано на данный тип сцепного устройства, а также перед началом работы машины должны быть установлены и находиться в рабочем состоянии определенные системы безопасности. В данном руководстве рассмотрены все эти требования.

Механические и гидравлические быстроразъемные соединения

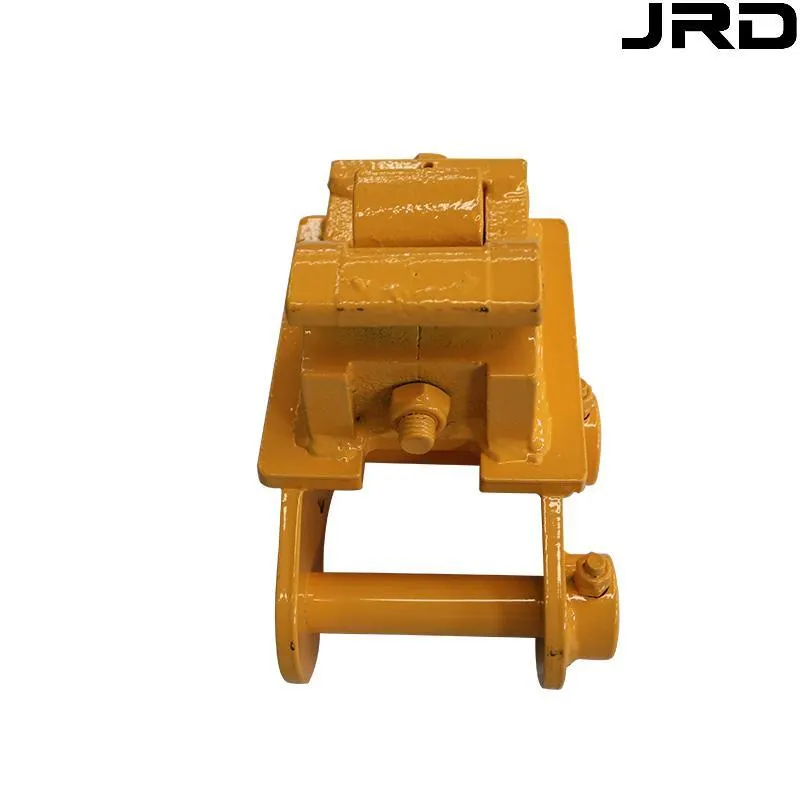

Механические быстроразъемные соединения: оператор выходит из кабины, вручную освобождает предохранительную защелку навесного оборудования, подключает или отсоединяет новое навесное оборудование и снова фиксирует защелку. Перед возобновлением работы необходимо вручную убедиться, что защелка зафиксирована. Время смены: 3–8 минут в зависимости от типа защелки. Дополнительный гидравлический контур не требуется.

Гидравлические быстроразъемные соединения: оператор управляет органом управления в кабине (обычно это специальный переключатель или педаль) для гидравлического разблокирования и защелкивания губок соединения. Оператор не выходит из кабины для самой смены навесного оборудования, однако перед возобновлением работы необходимо обойти машину, чтобы визуально убедиться в зацеплении. Для работы механизма быстроразъемного соединения требуется вспомогательный гидравлический контур. Время смены: 1–3 минуты, включая визуальную проверку.

Соответствие размеров штифтов — критическая характеристика

Быстроразъемное соединение, подходящее к машине, но не к навесному оборудованию, или наоборот, непригодно для использования. Необходимо обеспечить соответствие следующих размеров:

Диаметр штифта: диаметр штифта ковша/навесного оборудования, с которым взаимодействуют губки муфты. Распространенные размеры для компактных экскаваторов: 30 мм, 35 мм, 40 мм, 45 мм, 50 мм

Расстояние между центрами штифтов (C-C): расстояние между двумя отверстиями для штифтов в навесном оборудовании. Это наиболее важный размер — даже несовпадение на 5 мм препятствует полному зацеплению

Ширина губок: ширина губок быстросменного соединителя должна соответствовать ширине выступы навесного оборудования — как правило, это расстояние между двумя боковыми пластинами ковша

При заказе быстросменного соединителя для имеющейся машины измерьте диаметр штифта на конце стрелы машины и расстояние между центрами штифтов (C-C) имеющегося ковша. При заказе навесного оборудования для работы с имеющимся соединителем сообщите поставщику навесного оборудования диаметр штифта соединителя и значение C-C.

В линейке компактных экскаваторов типовые характеристики штифтов по классам:

Серии 06 и 10: диаметр штифта 30–35 мм, расстояние C-C 90–110 мм

Серии 12 и 13: диаметр штифта 35–40 мм, расстояние C-C 110–135 мм

Серии 15 и 17: диаметр штифта 40–45 мм, расстояние между центрами (C-C) 135–165 мм

Серии 18, 22, 25: диаметр штифта 45–50 мм, расстояние между центрами (C-C) 160–200 мм

Указанные диапазоны являются ориентировочными — перед заказом уточняйте фактические размеры в техническом паспорте машины.

Номинальная грузоподъемность — подбор муфты в соответствии с условиями эксплуатации

Каждая быстросменная муфта имеет номинальную грузоподъёмность — максимальное усилие копания ковша, на передачу которого она рассчитана. Это значение должно быть равно или превышать максимальное усилие отрыва ковша машины. Муфта, номинальная грузоподъёмность которой ниже усилия отрыва машины, со временем выйдет из строя в точке зацепления губок.

Второй показатель, который необходимо проверить, — это нагрузка на опрокидывание — максимальная грузоподъемность, на которую рассчитана муфта. Это важно при использовании машины для опускания труб или подъема материалов. Номинальные значения нагрузки на опрокидывание муфты, как правило, в 2–3 раза ниже статической грузоподъемности муфты, поскольку муфта также должна выдерживать динамические нагрузки во время поворота и перемещения.

Максимальное усилие отрыва ковша машины (из технического паспорта)

Максимальная грузоподъемность машины при предполагаемом радиусе действия

Вес самого тяжелого навесного оборудования, которое вы планируете использовать с муфтой

Блокировка безопасности — обязательное требование

Наиболее серьёзным типом происшествий, связанных с быстроразъёмными соединителями, является непреднамеренное отсоединение навесного оборудования — падение ковша или навесного оборудования с соединителя во время работы машины, как правило, во время цикла поворота или подъёма. Такого рода происшествия приводили к гибели людей на строительных площадках по всему миру.

Причинами почти всегда являются одни из двух сбоев: оператор не зафиксировал соединитель до конца, либо фиксатор вышел из строя из-за износа или повреждения. Для предотвращения этого необходимо:

Двойное удержание: правильно подобранная быстроразъемная муфта имеет два независимых механизма удержания — основную зажимную губку и вторичный предохранительный замок. Если один из них выходит из строя, навесное оборудование остается закрепленным. Муфты с одинарным удержанием недопустимы на любой площадке, где в радиусе поворота машины находятся работники.

Проверка зацепления перед началом работы: после каждого соединения с помощью быстроразъемного соединителя оператор должен выйти из кабины и визуально убедиться, что оба механизма удержания полностью зафиксированы, прежде чем возобновлять работу. Исключений не допускается. На гидравлических соединителях контрольная лампа в кабине (если она установлена) служит вторичным подтверждением — основной проверкой является осмотр снаружи.

Регулярное техническое обслуживание: проверяйте поверхности зажимных губок муфты на износ каждые 50 часов эксплуатации. Изношенные губки позволяют штифтам навесного оборудования перемещаться в муфте, что со временем увеличивает зазор между губками и снижает надежность фиксации. Заменяйте изнашиваемые детали, если зазор между губками превышает технические требования производителя.

Зоны, в которые запрещен вход: независимо от состояния соединителя, персонал не должен находиться в радиусе действия машины во время смены навесного оборудования или если соединитель был недавно повторно подключен и ещё не прошел подтверждающий осмотр вокруг машины.

Влияние на производительность машины

Быстроразъемное соединение увеличивает вес на конце стрелы, где крепится навесное оборудование — обычно на 20–60 кг в зависимости от класса. Это влияет на машину двумя способами:

Снижение полезного усилие отрыва: вес быстроразъемного соединителя увеличивает нагрузку на цилиндры стрелы при том же радиусе копания, что приводит к небольшому снижению доступного усилия отрыва на кончике ковша. Этот эффект обычно составляет 3–8 % на компактных экскаваторах — он настолько мал, что не имеет значения для большинства задач.

Увеличение расстояния от шкворня до кромки ковша: быстроразъемное соединение увеличивает расстояние между шкворнем стрелы и режущей кромкой ковша на 50–100 мм. Это на столько же уменьшает максимальный вылет до кончика ковша и слегка увеличивает эффективный рычаг — ковш, как бы, испытывает более высокую нагрузку при том же усилии копания. При выполнении точных работ, требующих точного измерения вылета, следует учитывать этот фактор при планировании работ на объекте.

На практике при выполнении большинства задач с использованием мини-экскаваторов эти эффекты незначительны. Повышение производительности за счет быстрой смены навесного оборудования значительно перевешивает незначительное снижение производительности во всех случаях, за исключением самых силоемких задач.

Уход и техническое обслуживание муфты

Смазывайте каждые 50 часов: нанесите смазку на все точки поворота зажимов и механизм вторичной блокировки. Сухая муфта заклинивает и препятствует полному зацеплению

Проверяйте поверхности губок каждые 250 часов: измеряйте зазор между губками и диаметром штифта того навесного оборудования, которым вы пользуетесь чаще всего. Если зазор превышает 3–4 мм, поверхности губок следует заменить

Проверяйте все болты: момент затяжки крепежных болтов, соединяющих муфту с кронштейном, следует проверять каждые 50 часов эксплуатации. Вибрация ослабляет крепеж в этом месте быстрее, чем на большинстве других узлов машины

Проверяйте пружину предохранительного фиксатора: на механических муфтах вторичный фиксатор приводится в действие пружиной. Если пружина теряет натяжение, фиксатор не входит в полное зацепление. Убедитесь, что после каждого цикла он надёжно возвращается в зафиксированное положение

Заключение

Быстроразъемное соединение — это ключевой узел, позволяющий использовать мини-экскаватор в качестве машины с разнообразным навесным оборудованием. Выбор технических характеристик — механический или гидравлический тип, размер штифта, грузоподъемность и система двойной фиксации — определяет, будет ли соединение надежно работать на протяжении всего срока службы.

Требования безопасности не являются факультативными. Двойное фиксирование, осмотр соединительного узла после подключения и регулярная проверка износа зажимов — это меры, которые позволяют предотвратить именно те инциденты, с которыми чаще всего ассоциируются быстроразъемные соединители. На выполнение этих действий уходит две минуты при каждой смене навесного оборудования, и они важны при каждом использовании.
