Почему производительность мини-экскаватора падает во второй половине дня — Тепло двигателя и терморегулирование гидравлики
Машина в 8 утра и машина в 2 часа дня — это не одна и та же машина.Если система терморегулирования компактного экскаватора работает по проекту, они должны быть идентичны — одинаковое реагирование, одинаковое усилие копания, одинаковая скорость передвижения. Когда они ощущаются по-разному, значит, какой-то элемент цепи терморегулирования работает вне своих расчетных параметров. Это одна из наиболее часто неправильно диагностируемых проблем в компактной экскавации — операторы приписывают вялость износу двигателя или гидравлического насоса, тогда как истинная причина — вязкость масла, которая поднялась на 15°C выше своего рабочего окна.
Понимание того, почему машины нагреваются, какие компоненты наиболее чувствительны к температуре и какие эксплуатационные привычки удерживают систему в расчетном тепловом диапазоне, — это практическое знание, которое продлевает срок службы машины и защищает качество работы, за которое платят клиенты. Это применимо независимо от того, какой двигатель установлен — Kubota D722 в сериях 15 и 18K, Yanmar 3TNV80 в серии 22 или Laidong KM385B в сериях 17 и 20.

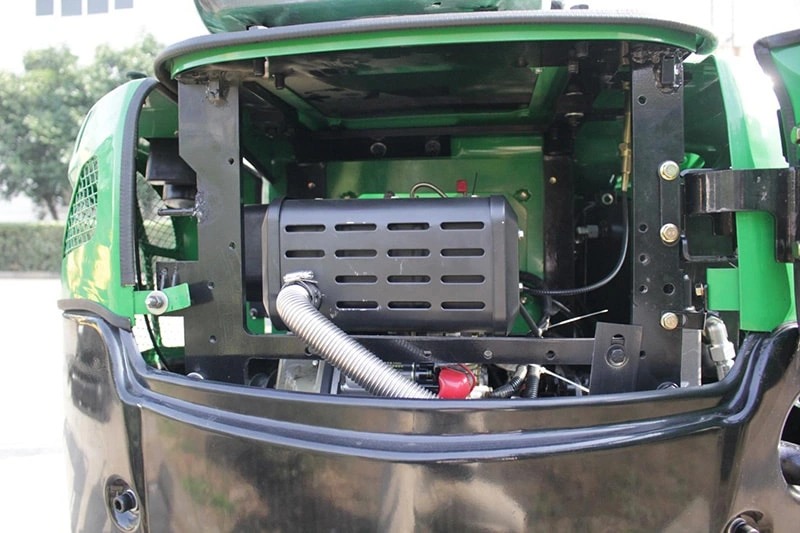

Мини-экскаватор серии 13 — откидной капот моторного отсека, открыт для обслуживания.
Тепловая цепь: откуда температура попадает в систему
Терморегулирование компактного экскаватора начинается с понимания того, где генерируется тепло. Основные источники в порядке теплового вклада: цикл сгорания двигателя (преобразуется в тепло охлаждающей жидкости и выхлопных газов), гидравлический насос (особенно шестеренный насос постоянной рабочей емкости, работающий против частично закрытого предохранительного клапана), распределительный блок (где перепады давления на золотниках клапанов генерируют тепло) и гидроцилиндры (где трение уплотнений и турбулентность жидкости добавляют небольшое количество тепла в активных циклах).
В хорошо согласованной системе тепло, генерируемое каждым из этих источников, находится в пределах способности контура охлаждения двигателя и гидравлического маслоохладителя отводить его. Проблема возникает, когда система эксплуатируется в условиях, выходящих за рамки расчетных допущений: высокая температура окружающей среды (выше 35°C), длительная работа на высокой частоте вращения без изменения нагрузки, недостаточное техническое обслуживание маслоохладителя (забитые пластины) или просто маслоохладитель, недомеренный для фактического рабочего цикла.
Двигатель Laidong KM385B, устанавливаемый на серию 17 мощностью 18,1 кВт (24 л.с.), и Yanmar 3TNV80 на серию 22 мощностью 20 л.с. — оба с жидкостным охлаждением и имеют отдельные контуры охлаждения гидравлического масла. Контур водяного охлаждения обрабатывает тепловую нагрузку от сгорания; гидравлический маслоохладитель обрабатывает тепловую нагрузку гидравлического контура. Это отдельные контуры с отдельным термостатным управлением и отдельными интервалами технического обслуживания. Обращаться с ними как с одной системой — или обслуживать один, пренебрегая другим — частая причина тепловых проблем на в остальном хорошо обслуживаемых машинах.
Температура гидравлического масла: параметр, который большинство операторов никогда не проверяют
Гидравлическое масло имеет номинальный рабочий диапазон температур — как правило, от 40°C до 80°C для стандартного минерального масла — в котором его вязкость обеспечивает правильные рабочие зазоры насоса и целостность уплотнений. Ниже 40°C действуют условия холодного пуска (см. статью 51 по прогреву). Выше 80°C вязкость падает настолько, что внутренние утечки в шестеренных и плунжерных насосах увеличиваются, эффективное рабочее давление падает, а материалы уплотнений начинают размягчаться.
На практике у большинства операторов компактных экскаваторов нет датчика температуры гидравлического масла на дисплее — или они не смотрят на него, даже если он есть. Симптомы тепловой просадки сначала проявляются как вялое реагирование на мелкие движения джойстика, затем как сниженное усилие отрыва ковша при попытке черпать против твердого материала, затем как небольшое падение скорости передвижения под нагрузкой. К тому времени, когда эти симптомы становятся очевидными, масло, вероятно, уже 20–30 минут находится вне своего рабочего диапазона и все это время ускоряло износ внутренних частей насоса и уплотнительных материалов.
Практическая проверка, не требующая измерительного прибора: если машина работает заметно тяжелее, чем обычно, при выполнении задачи, с которой она легко справлялась два часа назад, и нет очевидных механических неисправностей, первое, что нужно проверить — температуру гидравлики. Рука возле (не на) сливной линии масляного бака должна ощущать тепло, но не настолько горячо, чтобы было неприятно при секундном контакте. Если так горячо — прекратите работу с высокой нагрузкой и дайте двигателю поработать на малых оборотах холостого хода пять минут, прежде чем продолжить.
Эксплуатационные привычки, удерживающие систему в ее тепловом окне
Наиболее эффективная привычка — циклирование нагрузки: осознанное чередование в рабочем цикле операций с высокой нагрузкой (работа отбойным молотком, копание твердой глины, длительное движение в гору) и задач с меньшей нагрузкой (тонкое планирование, обратная засыпка рыхлым материалом, перемещение). Это не компромисс по производительности; это планирование порядка работы так, чтобы гидравлический контур оставался ниже своего теплового потолка, а не проводить последние два часа смены в борьбе с ухудшенным из-за тепла реагированием.
Мини-экскаватор серии 13 — Обзор системы охлаждения двигателя Yanmar
Работа отбойным молотком создает самую высокую тепловую нагрузку в нормальной эксплуатации компактного экскаватора. Гидравлический молот, работающий непрерывно на полном газу, генерирует больше тепла в гидравлическом контуре, чем любое другое навесное оборудование, потому что циклы сброса давления молота (момент, когда инструмент ударяет по более твердому материалу, чем контур может продавить) сбрасывают энергию непосредственно в масло в виде тепла. Ограничение непрерывной работы молота 20–30 минутами перед переходом на задачу с меньшей нагрузкой — даже на десять минут — предотвращает накопительный тепловой пик, который вызывает ухудшение производительности во второй половине дня.
Управление оборотами двигателя — второй рычаг. Частое наблюдение на арендованных машинах или машинах, управляемых менее опытными водителями: ручку газа ставят на максимум и оставляют так на весь день, независимо от текущей задачи. Работа двигателя на максимальных оборотах во время смены ковша, смены навесного оборудования или перемещения машины между зонами копания генерирует тепло от гидравлического насоса (который все еще циркулирует масло в закрытой системе), не выполняя полезной работы. Привычка снижать обороты — до 50–60% во время непроизводительных перемещений машины — значительно расширяет тепловое окно в течение полной смены.
Проверки технического обслуживания, специфичные для тепловой производительности
Пластины гидравлического маслоохладителя — наиболее часто игнорируемый компонент в терморегулировании компактных экскаваторов. В пыльных или травянистых средах пластины охладителя забиваются в течение 40–80 часов работы, снижая теплоотвод на 30% и более. Интервал обслуживания должен включать визуальный осмотр каждые 20 часов в условиях сильной запыленности, с очисткой сжатым воздухом изнутри пакета пластин наружу — а не снаружи внутрь, что забивает загрязнения еще глубже в пластины.
Состояние охлаждающей жидкости двигателя также косвенно влияет на тепловую производительность гидравлики. Если двигатель работает горячее нормы из-за истощенной охлаждающей жидкости или неисправного термостата, гидравлический маслоохладитель делит работу по отводу тепла с горячим моторным отсеком, а не с холодным. Охлаждающую жидкость следует проверять при каждом интервале ТО в 250 часов и заменять в соответствии со спецификацией производителя — обычно каждые два года или 2000 часов независимо от визуального состояния, потому что истощение ингибитора коррозии не видно по цвету охлаждающей жидкости.
Само гидравлическое масло имеет интервал замены — обычно 1000–1500 часов для стандартного минерального масла в нормальных условиях, но в условиях высоких температур или высокоинтенсивных рабочих циклов окисление и разрушение вязкости происходят быстрее. Если масло в смотровом стекле выглядит темнее, чем новое масло, и слегка мутное вместо прозрачного янтарного, оно, вероятно, превысило свою термическую стабильность, и его следует заменить, а не дотягивать до стандартного часового интервала. Работа с деградированным маслом — самый быстрый способ ускорить износ насоса и остаточную деформацию уплотнений.
