Правильная подготовка поверхности — выравнивание и отделка с помощью мини-экскаватора
Большинство операторов сначала учатся копать, а уже потом — выравнивать поверхность, и именно такая последовательность приводит к пробелам в навыках. Копание — это интуитивный процесс: разбивать грунт, наклонять ковш, поворачивать машину, выгружать. Финишная планировка — полная противоположность интуиции. Она требует неглубоких, контролируемых проходов, постоянной ориентации по колышкам отметки или лазерным нивелирам, а также дисциплины при наклоне ковша, которая идет вразрез с инстинктом копания. На объектах, где важна качество готовой поверхности — например, на газонах, при подстилающем слое подъездной дороги или на площадке под застройку — некачественная планировка, выполненная с помощью мини-экскаватора, создает больше работы, чем позволяет сэкономить.
При правильном выполнении компактный экскаватор выравнивает поверхность быстрее, чем ручное разравнивание граблями, обеспечивает более равномерный результат, чем мини-погрузчик на мягком или неровном грунте, и может добраться до мест, недоступных для автогрейдера. В этой статье рассматриваются техника работы, выбор ковша и настройки машины, которые позволяют добиться аккуратного результата вместо неаккуратного.
Правильный ковш для планировочных работ
Стандартный копательный ковш с зубьями — неподходящий инструмент для финишной планировки. Кончики зубьев врезаются в поверхность, а не скользят по ней, а изогнутый профиль не позволяет укладывать материал ровно. Для планировочных работ подходят два типа ковшей:
Ковш для планировки (ковш для зачистки): шире ковша для копания для машин того же класса, с прямой привинчиваемой режущей кромкой вместо зубьев. Плоское дно обеспечивает ровный проход при зачистке. Для машин серий 15 или 17 ковш для выравнивания размером 600–700 мм обеспечивает достаточную рабочую площадь за один проход, не перегружая стрелу.
Ковш с наклоном: планировочный ковш, установленный на гидравлическом механизме наклона (обычно ±45 градусов влево и вправо). Функция наклона позволяет оператору укладывать материал по поперечному уклону без изменения положения машины — это критически важно для создания дренажных уклонов на подъездных дорожках, площадках для стоянки и вокруг фундаментов зданий, где готовое покрытие требует равномерного уклона. Для ковша с наклоном требуется вспомогательный гидравлический контур третьей функции.
Серия 17 с многоходовым клапаном Taifeng обеспечивает плавную работу ковша с наклоном — специальный вспомогательный порт обеспечивает постоянный расход жидкости в цилиндр наклона, не ограничивая подачу в основной копательный контур. На машинах, оснащённых шестеренчатыми насосами вместо насосов с переменным рабочим объёмом, может наблюдаться падение давления при одновременном наклоне ковша и движении стрелы.
Оценка участка перед первым проходом
Планнировка начинается с понимания того, какой материал находится где. Прежде чем ковш коснется земли:
Определите возвышенности и впадины — обойдите территорию, обратите внимание на лужи от предыдущего дождя или воспользуйтесь вращающимся лазерным нивелиром для составления карты существующих перепадов высоты
Рассчитайте баланс выемки и насыпки — при планировке грунт перемещается с высоких мест на низкие; если на участке требуется чистая выемка (материала, который нужно удалить, больше, чем того, который нужно разровнять), необходимо подготовить грузовик. Если требуется чистая насыпка, материал необходимо доставить или взять из отвала

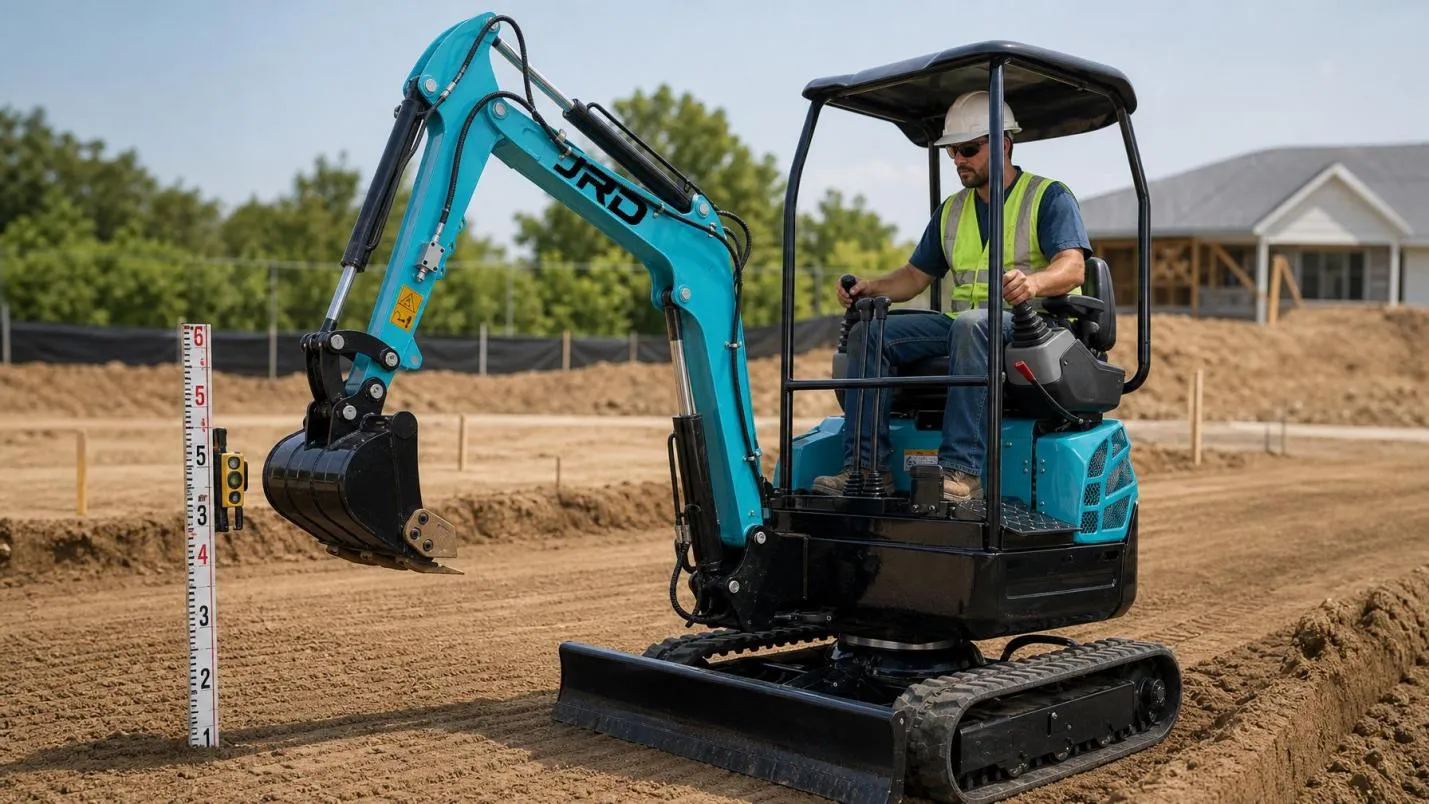

Определите расположение реперных кольев или лазерных ориентиров — работайте по опорной системе координат, а не по визуальной оценке. Лазерный приемник высоты, установленный на ковше или стреле, предоставляет оператору постоянную обратную связь о высоте, не требуя выхода из кабины
Проверьте состояние основания — планировка на мягком, влажном грунте приводит к неравномерному уплотнению поверхности. Если основание недопустимо мягкое, стабилизация или ожидание сухих условий дают лучший результат, чем планировка во влажных условиях
Техника работы оператора — «проход с утяжкой»

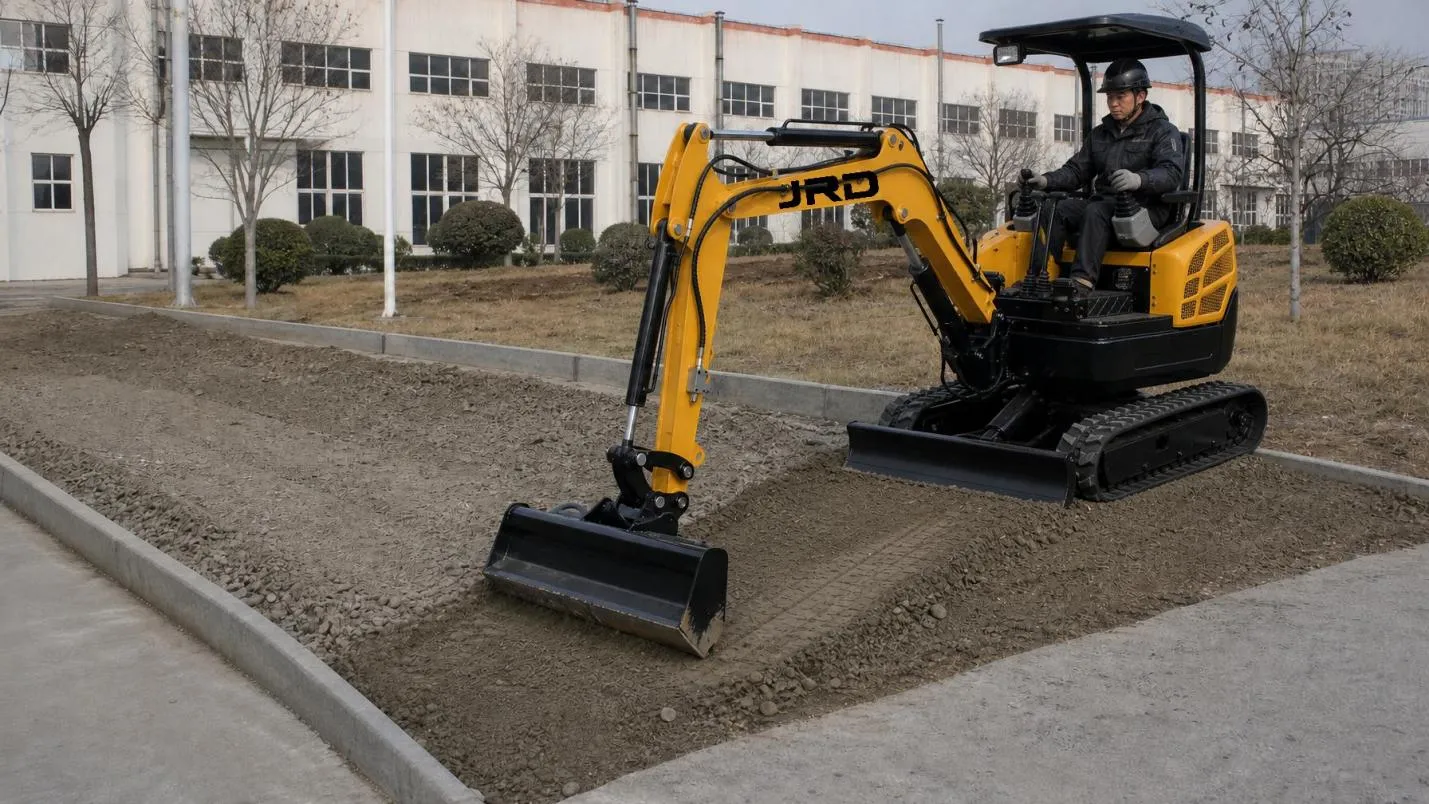

Основной приём планирования с помощью экскаватора — «проход с тягой»: оператор устанавливает ковш на заданную высоту, затем тянет стрелу к машине, удерживая ковш чуть выше поверхности грунта, позволяя режущей кромке перераспределять грунт по мере движения.
Ключевые моменты техники:
Установите высоту стрелы перед движением рукояти — зафиксируйте стрелу так, чтобы ковш находился на правильной высоте откоса, а затем двигайте только рукоятью. Попытка контролировать откос одновременно с помощью стрелы и рукояти является наиболее распространенной причиной неровностей поверхности
Угол наклона ковша — поддерживайте постоянный угол наклона ковша на протяжении всего прохода; не увеличивайте и не уменьшайте угол наклона во время прохода, так как это изменяет угол режущей кромки и нарушает ровность поверхности
Обеспечьте перекрытие проходов на 100–150 мм — это предотвращает образование гребней между проходами; зона перекрытия сглаживает любые колебания высоты среза
Работайте вместе с машиной, а не против неё — выравнивайте поверхность в направлении вылета машины, а не поперек него; выравнивание из стороны в сторону требует постоянного перемещения машины и даёт менее стабильные результаты
При окончательной обработке используйте короткие проходы — проходы длиной 1,5–2 м обеспечивают лучший контроль, чем длинные махи; при более длинных проходах ориентир по высоте ковша теряется на середине пути
Стратегия размещения машины
Расположите машину так, чтобы максимально увеличить площадь, обрабатываемую с одного места стоянки. При выравнивании ровных поверхностей мини-экскаватор устанавливается на одном конце рабочей зоны и выравнивает грунт к себе, двигаясь назад с шагом 1–1,5 м по мере завершения каждой полосы. Это позволяет машине оставаться на невыровненном грунте и избежать следов гусениц на готовой поверхности.
Серия 16 с телескопической ходовой частью обладает особым преимуществом при планировочных работах: оператор может сузить гусеницы до минимальной ширины, выровнять полосу, расширить гусеницы для обеспечения устойчивости при перемещении машины, а затем снова сузить их для следующей полосы. Это полезно в ограниченных пространствах, где более широкая машина может повредить уже выровненные края.
На больших площадях устанавливайте колья для выравнивания с интервалом 5 м и работайте по одному участку за раз. Поддерживайте визуальный контакт как минимум с двумя кольями за каждый проход. При выполнении крупных работ лазерный приемник уровня, установленный на стреле, избавляет от необходимости останавливаться и проверять колышки — дисплей в кабине постоянно показывает, находится ли ковш на заданном уровне, выше или ниже него.
Распространённые проблемы при планировке и способы их предотвращения
Поверхность «дощатая дорога»: возникает из-за колебаний скорости движения стрелы во время прохода. Решение: поддерживайте постоянную скорость тяги стрелы; регулируйте гидравлический расход с помощью настройки оборотов двигателя, а не полагайтесь исключительно на модуляцию джойстика.
Высокий центр между проходами: вызвано недостаточным перекрытием. Решение: увеличьте перекрытие до 150–200 мм и сократите длину прохода, чтобы поддерживать ориентир по высоте на протяжении всего прохода.
Низкие участки в начале каждого прохода: возникают из-за небольшого опускания ковша в начале движения стрелы. Решение: начинайте проход со стрелой, предварительно нагруженной (слегка выдвинутой), чтобы первые 200 мм тяги стабилизировали высоту ковша, а не корректировали его начальное опускание.
Образование гребней в местах остановки машины: когда машина движется назад к новому положению, гусеницы нарушают поверхность позади себя. Выровняйте поверхность по следам гусениц с помощью заключительного прохода для доработки, прежде чем объявить участок завершённым.
Классы машин для планировочных работ
Для подготовки газонов и легкого выравнивания верхнего слоя почвы: хорошо подходят машины серий 12 или 13. Они могут работать с грейдерным ковшом шириной 400–500 мм без перегрузки стрелы и достаточно легки, чтобы работать на мягком грунте без образования колеи.
Для работ по устройству основания под подъездные пути и площадок под застройку: машины серий от 15 до 18 с грейдерным ковшом шириной 600–700 мм. Машины этих классов обеспечивают оптимальный баланс вылета, усилие и рабочего веса для большинства задач по планировке в жилом секторе и в сфере легкого коммерческого строительства.
Для крупных площадок или подстилающего слоя дорог: машины серий 22 и 25 с ковшом с наклоном. В этом классе машины приближаются к границе категории компактных и обеспечивают значительное покрытие полезной площади за один проход. Система лазерного управления на ковше оправдывает затраты на установку при работе в таких масштабах.
Заключение
Работа на мини-экскаваторе — это навык, которому можно научиться и который позволяет достигать профессиональных результатов, как только оператор поймёт принципы выбора ковша, технику перемещения грунта и стратегию позиционирования. Машина, которая эффективно справляется с земляными работами, может выровнять ту же площадку — при условии установки подходящего ковша и создания правильной системы ориентиров.
Ключевые параметры выбора: ковш для планировки с прямой кромкой или ковш с наклоном, соответствующий классу машины; система ориентиров для планировки (колья или лазер); а также техника буксировки, при которой высота стрелы остается фиксированной, пока работа выполняется рукоятью. Правильно подобрав эти три параметра, готовую поверхность не придется разравнивать вручную.
