Выбор между механическим и пилотным управлением — что на самом деле меняет джойстик
Новые операторы замечают разницу сразу; опытные операторы обычно могут почувствовать её в течение первого цикла ковша. Пилотное управление мини-экскаватором не просто меняет усилие на джойстике — оно меняет то, что джойстик на самом деле делает внутри гидравлического контура, и это механическое различие имеет последующие эффекты на точность, утомляемость и совместимость с навесным оборудованием, которые накапливаются за смену, неделю и рабочий срок службы машины. Понимание того, что разделяет две архитектуры управления, — это практическое знание для любого, кто выбирает компактные экскаваторы для профессионального использования.
Текст выше построен вокруг пилотного управления как стандартной или опциональной спецификации. Все это способные системы управления для своих соответствующих конструктивных замыслов, но они обслуживают разные рабочие профили, и выбор неправильной архитектуры для основного применения — это ошибка спецификации, которая проявляется в качестве работы оператора и данных об утомляемости в конце дня.

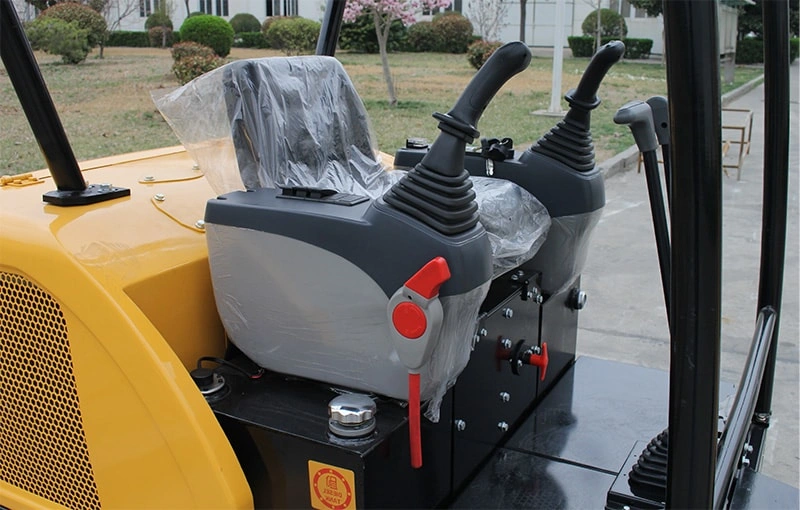

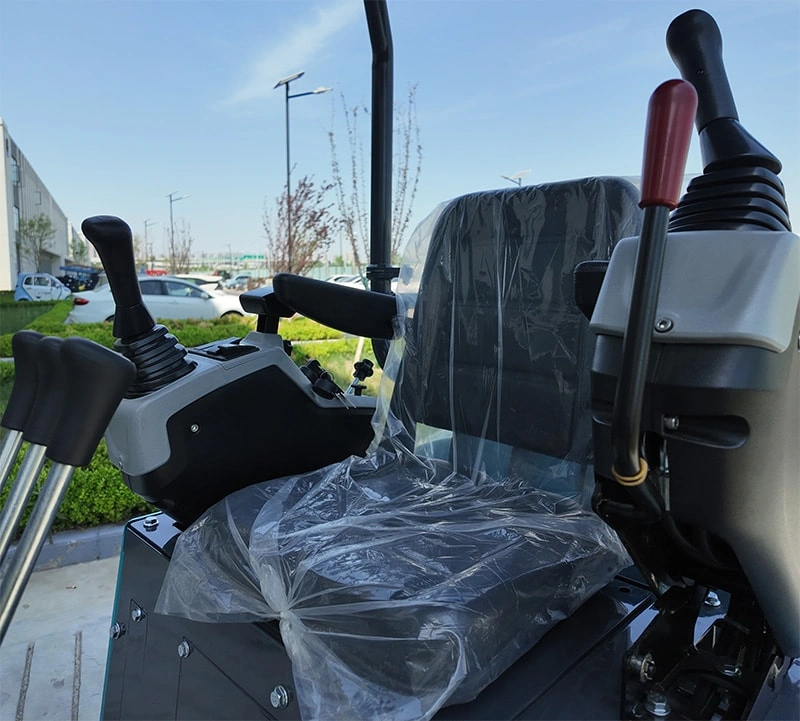

Мини-экскаватор серии 18 — Деталь рукоятки гидравлического пилотного джойстика
Что механическое управление на самом деле делает внутри клапана
В системе с механическим джойстиком перемещение джойстика физически смещает трос или толкатель, который напрямую соединен с золотником внутри многопозиционного распределительного клапана. Золотник перемещается пропорционально перемещению джойстика, открывая или закрывая проход масла к каждому цилиндру или мотору. Сила руки оператора — это сила, которая перемещает золотник, — это означает, что джойстик является одновременно и устройством ввода, и исполнительным механизмом.
Это имеет последствия. Джойстик на механической системе управления имеет конечное передаточное отношение рычага — расстояние, которое может пройти золотник, задает максимальное открытие клапана, и ощущение джойстика меняется с температурой масла, состоянием золотника и нагрузкой на управляемый контур. В холодных условиях, когда гидравлическое масло вязкое, золотник клапана сопротивляется движению больше, чем когда масло находится при рабочей температуре, и джойстик ощущается тяжелее. В условиях высокой нагрузки — при напоре на твердую глину — противодавление в контуре цилиндра может передаваться через золотник клапана обратно в джойстик, создавая силу сопротивления, против которой должен работать оператор.
Для простого однофункционального копания на компактных площадках это вполне управляемо. Механические системы управления серий 06 и 10 подходят для своего класса машин и основного варианта использования. Проблема в том, что механическое управление ограничивает то, насколько точным может быть управление, — поскольку рука оператора является сервомеханизмом, минимальное открытие клапана ограничивается тем, насколько устойчиво рука может удерживать положение, одновременно управляя другими функциями машины.
Что меняет пилотное управление — и почему разница ощущается сразу
В системе пилотного управления мини-экскаватором джойстик не перемещает главный золотник клапана напрямую. Вместо этого он управляет небольшим пилотным клапаном, который посылает низконапорный гидравлический сигнал — обычно от 25 до 40 бар — на главный распределительный клапан. Главный золотник клапана перемещается в ответ на этот пилотный сигнал, причем гидравлическое давление выполняет работу по перемещению золотника, а не рука оператора.
Следствием является то, что джойстик требует почти никакого физического усилия для работы. Оператор модулирует пилотный сигнал давления, а не толкает механическую тягу, что означает, что ощущение управления неизменно независимо от нагрузки в главном контуре, температуры масла или наклона машины. 13K Pro с гидравлической пилотной рукояткой обеспечивает эту характеристику: тонкие планировочные движения, которые вызвали бы утомление предплечья на машине с механическим управлением, становятся достижимыми с помощью давления кончиков пальцев в течение длительных периодов.
Линейность отклика также улучшена в системах пилотного управления. Механические тяги имеют мертвые зоны — начальное движение джойстика, при котором золотник еще не открылся достаточно, чтобы вызвать видимое движение машины. В пилотной системе пилотный сигнал нарастает пропорционально с первого миллиметра хода джойстика, что означает, что машина начинает реагировать раньше и более предсказуемо на малые воздействия. Это характеристика, которая делает машины с пилотным управлением заметно лучше при точной планировке, точном позиционировании навесного оборудования и любой задаче, где оператор пытается достичь целевого положения, а не просто переместить материал.
Двустороннее пилотное управление — конфигурация, которая меняет совместимость с навесным оборудованием
Некоторые машины в линейке — а именно 13K Pro и 18K Pro — доступны с двусторонним пилотным управлением. Эта конфигурация размещает функции пилотного управления на обеих рукоятках джойстиков (правой и левой) и обычно освобождает педали для дополнительных функций, таких как боковое качание стрелы (где установлено) или управление вспомогательным потоком для навесного оборудования.
Двустороннее пилотное управление наиболее важно для операторов, которые используют гидравлическое навесное оборудование наряду со стандартными функциями экскавации. Когда правый пилотный джойстик управляет стрелой и ковшом, а левый пилотный джойстик управляет рукоятью и поворотом платформы, управление вспомогательным навесным оборудованием может быть назначено на кнопку под большой палец или вторичную ось на одном из джойстиков, вместо того чтобы требовать отдельного входа с педали. Это означает, что оператор может одновременно управлять всеми основными функциями машины и гидравлическим навесным оборудованием, не снимая ни одной руки с джойстика — эргономическое улучшение, которое напрямую увеличивает скорость и точность рабочих циклов с навесным оборудованием.
Практический случай, когда двустороннее пилотное управление наиболее ценно: работа гидравлического захвата (опции "большой палец") для демонтажных работ по захвату и сортировке. Оператор одновременно управляет положением стрелы, напором рукояти и открытием/закрытием гидравлического захвата. При механическом управлении управление захватом требует отдельного рычага или ввода с педали. При двустороннем пилотном управлении это кнопка под большой палец на рукоятке джойстика — одна рука, все три функции, без изменения позы тела.
Мини-экскаватор серии 25 — Конфигурация с двусторонним пилотным управлением
Какой рабочий профиль требует какую систему управления
Решение между механическим и пилотным управлением мини-экскаватором должно начинаться с основного рабочего профиля, а не с прейскуранта. Механическое управление — как на машинах Q-series — правильно для высокообъемного, однофункционального копания, где производительность измеряется в кубических метрах, перемещенных в час, а точная планировка не является основным продуктом. Прокладка коммуникационных траншей в однородном грунте, массовая выемка грунта для подвалов, общая расчистка площадки — эти задачи больше выигрывают от надежного веса машины и ширины гусениц, чем от утонченности джойстика.
Пилотное управление оправдывает свою ценовую премию, когда работа включает чистовую планировку, точную работу с навесным оборудованием, маневрирование на ограниченном пространстве или длительное ежедневное рабочее время, когда утомляемость оператора влияет на качество работы во второй половине смены. Подрядчики по ландшафтному дизайну, установщики коммуникационных траншей, работающие с точными отметками дна траншеи, бригады по демонтажу бетона, одновременно использующие гидравлические отбойные молотки и захваты — все эти рабочие профили выигрывают от более легкого и стабильного ощущения управления, которое обеспечивают пилотные системы.
Для покупателей, оценивающих машины для арендного парка: пилотное управление на машинах K-series справляется с более широким кругом операторов с меньшими затратами на обучение. Менее опытный оператор на машине с механическим управлением борется с сопротивлением джойстика и имеет тенденцию перелетать тонкие целевые позиции; тот же оператор на пилотной машине достигает приемлемого стандарта точности быстрее. В контексте аренды, когда вы не контролируете, кто будет управлять машиной следующей, пилотное управление — это спецификация, которая обеспечивает более стабильно приемлемую производительность в более широком диапазоне квалификации операторов.
Последствия для технического обслуживания двух архитектур управления
Механические системы управления проще обслуживать в полевых условиях. Тугой или неточный механический джойстик обычно имеет одну из трех причин: изношенная оболочка троса, загрязненный золотник из-за недостаточной гидравлической фильтрации или согнутый или неправильно отрегулированный тяговый стержень. Все три поддаются диагностике и исправлению с помощью базовых инструментов и гидравлического руководства. Нет никаких электронных или гидравлических пилотных компонентов для замены.
Системы пилотного управления превыше всего требуют чистой гидравлической жидкости. Пилотный клапан работает при низком давлении через очень плотные зазоры — меньшие частицы выживают в фильтре главного контура, но могут заклинить золотник пилотного клапана. Пилотный фильтр (тонкий фильтр на линии подачи пилотного контура) должен быть заменен через предписанный интервал, который обычно короче, чем интервал замены главного обратного фильтра. Операторы, которые видят ухудшение реакции джойстика на машине с пилотным управлением — в частности, прогрессирующее увеличение усилия на джойстике или задержанную реакцию главного клапана — должны проверить пилотный фильтр, прежде чем исследовать что-либо еще.
Для экспортных рынков или удаленных мест развертывания, где сервисная инфраструктура ограничена, меньшая сложность деталей механического управления является законным соображением. Для профессионального использования подрядчиками на рынках с компетентным гидравлическим сервисом требования к обслуживанию пилотного управления не являются препятствием — это известный интервал с известным расходным материалом.
